Cara Konfigurasi VLAN Dasar Pada Cisco Packet Tracer #bagian 1 II BLC Telkom Klaten

I. PENDAHULUAN

 Pada kesempatan kali ini saya akan membuat artikel tentang konfigurasi Virtual Lan atau yang sering disebut Vlan.

II. LATAR BELAKANG

Vlan akan sedikit berbeda dengan jaringan lan yang sudah biasa kita kenal,dalam vlan kita dapat membagi jaringan lan yang besar  menjadi beberapa segmen jaringan dengan dipecah tentunya dengan cara virtual.

III. MAKSUD & TUJUAN

Ingin belajar membuat topologi di Cisco packet tracer.

IV. ALAT & BAHAN

 Laptop atau komputer yang sudah ada aplikasi Cisco packet tracer.

V. JANGKA WAKTU

 15- 30 Menit

VI. TAHAP PELAKSANAAN


Pada Topologi jaringan tersebut  saya menggunakan ip untuk network yaitu 192.168.20.0/24,Kalian bebas jika ingin menggatinya misal dengan 10.xx.xx.0 , 172.168.xx.0 dan mask/prefix  bebas pula bisa /24 /28 dan seterusnya.Saya akan memberi nama tkj1 pada interface Vlan 9 dan nama tkj2 pada interface vlan10.
Jika sudah paham mari kita praktekan,silahkan lakukan konfigurasi ip addess pada tiap pc client.

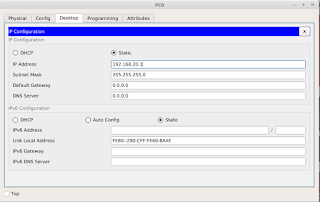

1. Klik 2x pada pc 1 > ip configuration > isikan ip addess 192.168.20.1 netmask 255.255.55.0

Lakukan langkah tersebut ke setiap pc client dengan ip address sesuai topologi yang saya atau kalian  buat .

2. Jika proses konfigurasi ip address tiap client sudah selesai  mari kita lanjutkan dengan

    setting vlan pada switch.

• Switch#conf t
• Switch (config)#interface fa0/1 #untuk config fa0/1 (pc 1) agar masuk ke vlan 9
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 9
• Switch (config-if)#ex
• Switch (config)#interface fa0/2 #untuk menambahkan ke vlan 9
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 9
• Switch (config-if)#ex
• Switch#show vlan #untuk melihat hasilnya

3. Selanjutnya adalah memisahkan segmen vlan 9 dan vlan 10 agar tidak bisa saling
    terhubung,supaya jaringan hanya bisa terhubung dalan satu vlan saja dan tidak bisa ke vln
    lain agar tidak mengganggu.

• Switch#conf t
• Switch (config)#interface fa0/1 #untuk config fa0/1 (pc 1) agar masuk ke vlan 9
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 9
• Switch (config-if)#ex
• Switch (config)#interface fa0/2 #untuk menambahkan ke vlan 9
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 9
• Switch (config-if)#ex
• Switch#show vlan #untuk melihat hasilnya

 4.Lakukan perintah tersebut pada sisi lainnya,

• Switch (config)#interface fa0/3 #untuk config fa0/3 (pc 3) agar masuk ke vlan 10
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 10
• Switch (config-if)#ex
• Switch (config)#interface fa0/4 #untuk menambahkan ke vlan 10
• Switch (config-if)#switchport mode access
• Switch (config-if)#switchport access vlan 10
• Switch (config-if)#ex
• Switch#show vlan #untuk melihat hasilnya
